Медная шина электротехническая М1 и М2 — купить в Минске

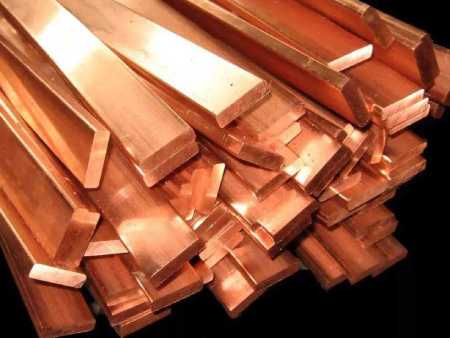

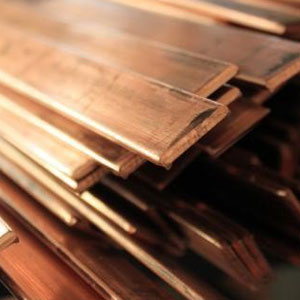

Медная шина электротехническая — это металлический профиль прямоугольного сечения, используемый для передачи больших токов в электроустановках. Изготавливается из высокочистой меди марок М1 и М2 по стандарту ГОСТ 434-78. Такие шины применяются в распределительных устройствах, шинопроводах, трансформаторных подстанциях и других энергетических системах.

Марки материала

В зависимости от содержания примесей, медные шины выпускаются из следующих марок меди:

• М1 — содержит не менее 99.9% чистой меди, используется для изготовления шин с максимальной электропроводностью;
• М2 — содержит не менее 99.7% чистой меди, применяется при менее высоких требованиях к проводимости.

Выбор марки зависит от условий эксплуатации и технических требований заказчика.

Производство и стандарты

Медная шина производится согласно строгим нормам качества. Для изготовления используются медные заготовки, соответствующие требованиям ГОСТ 859-2014, а сама продукция изготавливается по ГОСТ 434-78. Это гарантирует стабильные физические и электрические характеристики продукции.

Самые распространенные сплавы для медных электрических шин:

1. М1 (Сu-99,9%; Ni-0,002%; Fe-0,005%; S до 0,004%; As-0,002%; Pb-0,005%, O-0,05%, Zn-0,004%; Sb до 0,002; Вi-0,001%; Sn-0,002%;)
2. М0 (Сu-99,93%; Ni-0,002%; Fe-0,004%; S до 0,003%; As-0,001%; Pb-0,003%, O-0,04%, Zn-0,003%; Sb до 0,002; Вi-0,005%; Sn-0,001%;)
3. М0б (Сu-99,97%; Ni-0,002%; Fe-0,003%; S до 0,003%; As-0,001%; Pb-0,002%, O-0,001%, Zn-0,003%; Sb до 0,001; Вi-0,0005%; Sn-0,001%;)

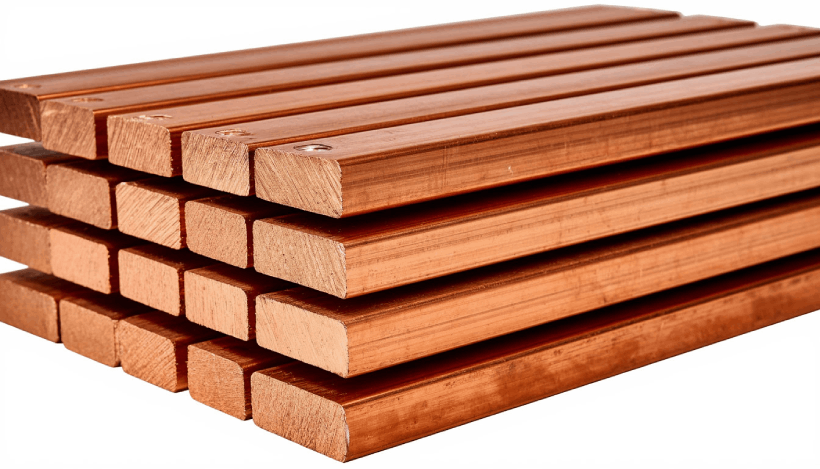

Технические характеристики медной шины

Медная электротехническая шина производится по стандарту ГОСТ 434-78 и имеет следующие параметры:

• Марка меди: М1, М2;
• Сечение профиля: от 3×15 мм до 30×120 мм;
• Длина: от 2000 до 6000 мм;
• Проводимость: высокая теплопроводность и электропроводность;
• Рабочая температура: от -200°C до +250°C.

Область применения

Медные шины используются в различных сферах энергетики и промышленности:

• Изготовление шинопроводов и токопроводов;
• Производство распределительных устройств и щитов;
• Сборка шинных конструкций в электроустановках;
• Применяются в трансформаторных подстанциях и электродвигателях.

Часто задаваемые вопросы (FAQ)


Сертификаты и гарантии

На всю нашу продукцию распространяются документы, подтверждающие её качество:

• Сертификат соответствия государственным стандартам;
• Паспорта качества на каждую партию;
• Технические условия (ТУ) производства.

Мы гарантируем стабильное качество продукции и можем предоставить все необходимые документы по первому запросу клиента.

Продукция может поставлятся: в бухтах или барабанах.

По способу изготовления:
— бескислородная,
— прямоугольного сечения,
— с скругленными кромками,
—  полнорадиусная,
— R, R1/2 толщины,
— в бухтах,
— в нарезке

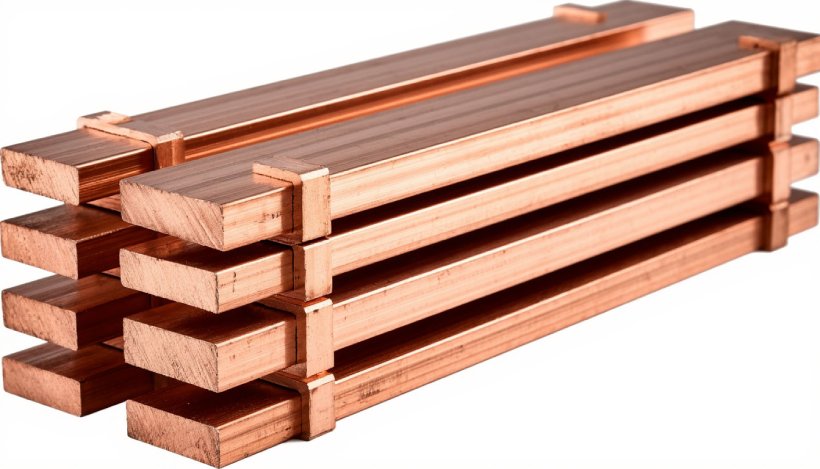

Классификация медных шин:

• ШМТВ — бескислородная медь, твердая
• ШМТ — медная твёрдая
• ШММ — медная мягкая

Примеры использования

Медная шина широко применяется в различных отраслях. Вот несколько примеров её использования:

• Энергетика: сборка шинопроводов для транспортировки электроэнергии;
• Машиностроение: производство электродвигателей и трансформаторов;
• Строительство: монтаж распределительных щитов и силовых линий;
• Производственные предприятия: создание надёжных токопроводящих соединений.
